9-stopniowa skrzynia biegów Mercedes-Benz

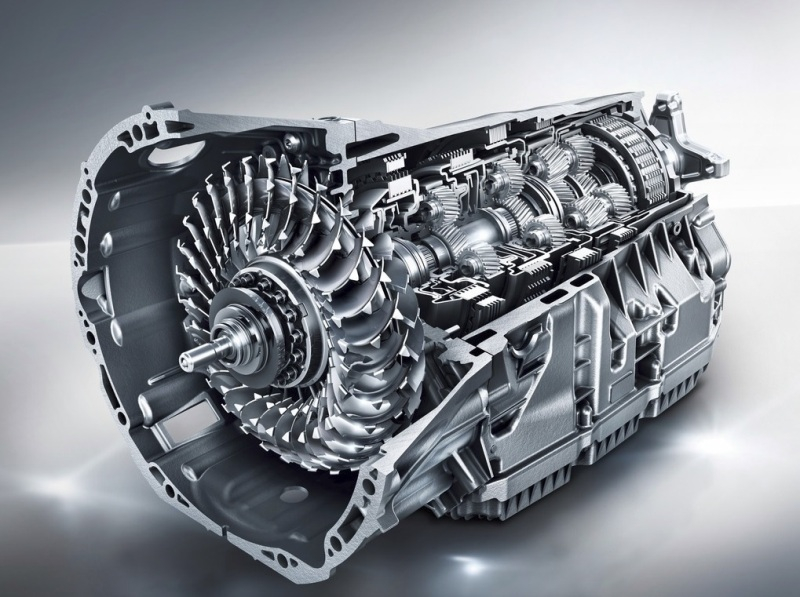

skrzynia 9-biegowa Mercedes-Benz 9G-TRONIC

Nowa 9-biegowa skrzynia automatyczna z przekładnią hydrokinetyczną świętuje swoją premierę w Klasie E 350 BlueTEC – jednym z najoszczędniejszych 6-cylindrowych turbodiesli w segmencie. Wysoki poziom wydajności nowej konstrukcji pozwolił na obniżenie średniego zużycia paliwa modelu do 5,3 l/100 km (cykl NEDC).

Zobacz też: Mercedes-Benz S500 Coupe - pierwsze zdjęcia

Mercedes-Benz E 350 BlueTEC, dostępny jako limuzyna i kombi, napędzany jest wysokoprężną jednostką V6 o mocy 185 kW (252 KM), która seryjnie współpracuje z nową przekładnią 9G-TRONIC. Model zużywa średnio jedynie 5,3 l/100 km (dane dla limuzyny; kombi: 5,5 l/100 km). Wyższa liczba biegów oraz szersza całkowita rozpiętość przełożeń przyczyniają się do obniżenia zapotrzebowania na paliwo i zwiększają poziom komfortu.

Mercedes  E 350 BlueTEC ze skrzynią 9G-TRONIC

Zmniejszenie prędkości obrotowej silnika pozwala na ograniczenie wibracji i drgań, a jednocześnie wpływa na zwiększenie komfortu akustycznego. Co istotne dla otoczenia, poziom hałasu na zewnątrz spadł nawet o 4 dB(A).

Zobacz też: Mercedes-Benz S Coupe 2014: opis modelu

Mniejsze zapotrzebowanie na paliwo modelu E 350 BlueTEC ze skrzynią 9G-TRONIC to zasługa wysokiej wydajności nowej przekładni. Szeroka rozpiętość przełożeń od pierwszego do dziewiątego (9,15) umożliwiła wyraźne zmniejszenie prędkości obrotowych silnika (dla przykładu, na 9. biegu przy prędkości 120 km/h obrotomierz wskazuje zaledwie 1350 obr./min), a krótszy czas zmiany biegów i reakcji zwiększa przyjemność z jazdy - zwłaszcza w trybach M i S skrzynia reaguje jeszcze bardziej spontanicznie.

Gładka pracy nowej konstrukcji - znak rozpoznawczy automatycznych przekładni Mercedes-Benz – zapewnia kompleksowy zestaw rozwiązań, w tym nowatorski system bezpośredniego sterowania, pozwalający na szybkie, ledwie wyczuwalne przełączanie biegów, oraz połączenie podwójnego tłumika drgań skrętnych i wahadła odśrodkowego w przekładni hydrokinetycznej.

Zaawansowana technologia czuwa nad transmisją siły napędowej

Projektanci nowej, 9-biegowej przekładni skupili się również na jej kompaktowej, lekkiej konstrukcji. Pomimo dwóch dodatkowych przełożeń oraz zdolności przenoszenia momentu obrotowego o wartości do 1000 Nm, zajmuje ona tyle samo miejsca co poprzedniczka, i to przy niższej masie własnej (95 kg z olejem). Obudowa skrzyni ma dwuczęściową konstrukcję – wykonano ją z aluminium (przekładnia hydrokinetyczna) oraz magnezu (skrzynia z plastikową miską olejową).

Kolejnym celem było ograniczenie liczby zestawów planetarnych oraz elementów przełączających. Zrealizowano go dzięki przeprowadzeniu analiz komputerowych i zbudowaniu makiet - w skrzyni pracują jedynie cztery zestawy planetarne oraz sześć elementów przełączających. Trzy czujniki prędkości monitorują jej pracę i dostarczają do systemu sterowania dane potrzebne do efektywnej zmiany przełożeń. W rezultacie podczas przyspieszania lub hamowania przekładnia może "przeskoczyć" albo "zrzucić" kilka biegów naraz, o ile warunki na drodze tego wymagają.

Zobacz też: Mercedes GLA 45 AMG: SUV o osiągach sportowego coupe

Aby zapewnić niezawodne i wydajne zaopatrzenie w syntetyczny olej drugiej generacji, nową skrzynię wyposażono w dwie pompy. Mniejsza z nich, mechaniczna pompa główna o konfiguracji niewspółosiowej umieszczona jest obok głównego wałka i napędzana łańcuchem. Wspomaga ją osobna, pomocnicza pompa elektryczna. Taka architektura pozwala kontrolować przepływ oleju zależnie od potrzeb, a jednocześnie umożliwia zastosowanie systemu start/stop oraz funkcji „żeglowania” (utrzymanie stałej prędkości bez udziału silnika spalinowego). Dzięki pierwszemu na świecie systemowi bezpośredniego sterowania w 9-biegowej skrzyni automatycznej z przekładnią planetarną, możliwe było również znaczne zwiększenie efektywności hydraulicznej wewnątrz skrzyni, decydującej o ograniczeniu strat w przenoszeniu momentu obrotowego. Efektywność przekładni hydraulicznej względem skrzyni 7G-TRONIC wzrosła z 85 do 92 proc.

Niezawodność nowej skrzyni potwierdzają testy prototypów, przeprowadzone w różnych warunkach klimatycznych (temperatury od -40 do +60 stopni Celsjusza) na dystansie 5 milionów kilometrów. Na potrzeby badań stanowiskowych konstrukcję wyposażono w przeźroczystą obudowę z wysokowytrzymałego tworzywa sztucznego, zainstalowano na specjalnym stanowisku obrotowym i testowano przy temperaturach oleju od -20 do +120 stopni Celsjusza, monitorując jego przepływ przy użyciu kamer HD.

22 miliony przekładni automatycznych Mercedes-Benz od 1961 roku

Mercedes-Benz projektuje i produkuje znane z wydajności oraz trwałości skrzynie automatyczne od ponad 50 lat. Do dzisiaj fabrykę w Stuttgarcie opuściło około 22 mln przekładni automatycznych do aut osobowych.

Przekładnia 9G-TRONIC nadaje się do stosowania w autach z napędem na tylną lub osie, a także z napędem hybrydowym. W najbliższych latach będzie stosowana w niemal wszystkich modelach oraz odmianach napędowych.
