Jak działają układy kierownicze oraz ich wspomaganie?

Subskrybuj nas na Youtube
Dołącz do ekspertów Dołącz do grona ekspertów
Daniel Kowieski

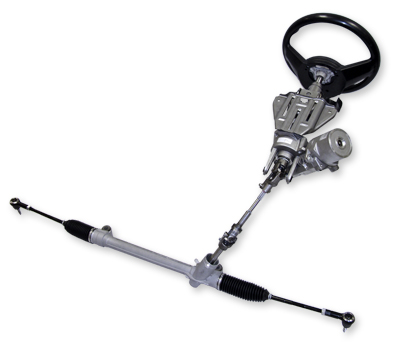

Jak działają układy kierownicze oraz ich wspomaganie? fot. Nexteer
Jak działają układy kierownicze oraz ich wspomaganie? fot. Nexteer

REKLAMA

REKLAMA

Wiele osób jest nieświadomych stopnia skomplikowania układu kierowniczego w swoim samochodzie oraz tego na jakiej zasadzie on działa. Warto jednak dowiedzieć się co nieco o podzespołach, które wpływają na prowadzenie pojazdu i nasze bezpieczeństwo na drodze.

Zacząć trzeba od samej definicji układu kierowniczego, co tak naprawdę się na niego składa i za co jest odpowiedzialny. Otóż, jest to element auta, który odpowiada za kierunek jazdy. Za jego pośrednictwem jest przenoszony obrót kierownicy na koła skrętne. Składa się z mechanizmu zwrotniczego – zespół dźwigni i cięgien łączących koła i zapewniający ich odpowiednie ustawienie względem siebie podczas skrętu – oraz kierowniczego – zespół, który uruchamia mechanizm zwrotniczy poprzez działanie odpowiedniej siły na koło kierownicy. Zadanie jakie są stawiane przed układem kierowniczym to:

REKLAMA

- samoczynny powrót kół do kierunku jazdy na wprost po skręcie, oraz utrzymywanie go mimo działania sił bocznych, na które kierowca nie ma wpływu.

- utrzymanie kierunku jazdy nawet w sytuacji, kiedy koła najeżdżają na nierówności drogi.

- tłumienie drgań wywołanych przez nierówności nawierzchni.

- możliwość łatwego i skutecznego kierowania samochodem przy działaniu możliwie niewielkiej siły na kierownicę.

Dalszy ciąg materiału pod wideo

Zobacz też: Jak samodzielnie smarować miejsca wymagające smarowania w układzie kierowniczym, zawieszenia i hamulcowym?

REKLAMA

Mechanizm zwrotniczy – odpowiadający za skręcanie kół można podzielić na dwa rodzaje w zależności od tego z jakim zawieszeniem pracuje. W przypadku zawieszenia zależnego w jego skład wchodzą: zwrotnica z dźwigniami osadzonymi na sztywnej osi, poprzeczny drążek kierowniczy łączący dźwignie zwrotnic, dźwignia kierownicza osadzona sztywno w jednej ze zwrotnic oraz podłużny drążek kierowniczy łączący dźwignię kierowniczą z ramieniem kierownicy. Natomiast różnice w przypadku zawieszenia niezależnego to: brak podłużnego drążka kierowniczego i dźwigni kierowniczej, poprzeczny drążek kierowniczy jest niejednolity i składa się drążka środkowego i dwóch drążków bocznych. Ramię kierownicze jest połączone bezpośrednio z drążkiem środkowym.

Mechanizm kierowniczy – odpowiada za przekazanie ruchu koła kierownicy do mechanizmu zwrotniczego. W jego skład wchodzą: koło kierownicy, przekładnia kierownicza, obudowa przekładni kierowniczej, ramię kierownicze oraz wał kierownicy.

Zasada działania układu kierowniczego – gdy zaczynamy kręcić kołem kierownicy razem z nią kręci się też jej wał, poprzez przekładnię kierowniczą ruch zostaje przekazany do ramienia kierowniczego i dalej na mechanizm zwrotniczy. W przypadku zawieszenia niezależnego ramię kierownicze działa bezpośrednio na środkowy drążek kierowniczy, przesuwając go w prawo lub lewo, a ten z kolei za pośrednictwem bocznych drążków i dźwigni powoduje obrót zwrotnic. Jeśli mamy zawieszenie zależne to ramię kierownicze ciągnie lub popycha podłużny drążek kierowniczy. Ten z kolei za pośrednictwem dźwigni kierowniczej powoduje obrót zwrotnicy. Jednocześnie dźwignia zwrotnicy za pośrednictwem poprzecznego drążka kierowniczego powoduje obrót drugiej zwrotnicy.

Zobacz też: Jak modyfikować układ kierowniczy do sportu?

REKLAMA

W skład układu kierowniczego może też wchodzić jego wspomaganie. Od wielu lat jest to podstawowe wyposażenie wszystkich samochodów dostępnych na rynku, ponieważ bardzo ułatwia prowadzenie i komfort jazdy. Takiego systemu nie posiadają jednak samochody startujące we wszelkiego typu wyścigach torowych, gdyż kierowcy uważają to za zbędny ciężar i daje mniejszą możliwość „wyczucia” pojazdu.

W układzie wspomagania kierownicy siła z jaką działamy na kierownicę nie służy do pokonania oporu kół, lecz uruchamia układ sterujący siłownikiem odpowiedzialny za skręt. W samochodach osobowych są stosowane trzy rodzaje wspomagania:

Hydrauliczny – pompa wspomagania, w której po przez napędzanie silnikiem wzrasta ciśnienie pomaga w ruchach kierownicą.

Elektryczny - podczas ruchów kierownicą po przez czujniki zostaje uruchamiany silnik elektryczny spełniający główne zadanie.

Hydrauliczno – elektryczny – silnik elektryczny napędza pompę wspomagania.

Zobacz też: Obciążone auto: czy prowadzi się inaczej?

W samochodach produkowanych obecnie najczęściej stosuje się wspomaganie elektryczne z tego względu, że jest prostsze w budowie i lżejsze niż rozwiązanie hydrauliczne. Natomiast w samochodach ciężarowych oraz autobusach montowane są układy pneumatyczne.
