Układ kontroli klap powietrza – sposób BMW na redukcję zużycia paliwa i poprawę aerodynamiki auta

Innowacyjne wloty powietrza do silnika

Jednym ze sprytniejszych rozwiązań z zakresu Efficient Dynamics, które pojawiło się już w bardzo wielu modelach jest system Air Vent Control, czyli układ kontroli klap powietrza. Wloty zimnego powietrza zawsze powodują pogorszenie właściwości aerodynamicznych pojazdu. System Air Vent Control ma za zadanie ograniczać to zjawisko przy pomocy ruchomych klap umieszczonych między wlotami powietrza a chłodnicą. Klapy zamykają się automatycznie w chwilach niskiego obciążenia silnika i układów pomocniczych, co pozwala poprawić własności aerodynamiczne pojazdu i w rezultacie przyczynia się do zmniejszenia zapotrzebowania na paliwo i poziomu hałasu na zewnątrz.

Zobacz też: System KERS w autach osobowych - działanie

Druga generacja systemu stałej kontroli Air Vent Control.

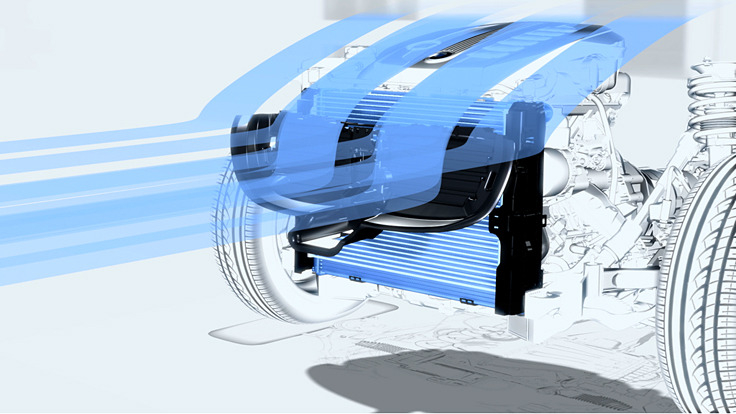

W 2003 roku klapy montowano już za charakterystycznym grillem BMW serii 5, a od 2007 roku system sukcesywnie pojawiał się w kolejnych modelach firmy BMW. Możliwe są trzy różne konfiguracje wentylacyjne tworzone przez połączony układ trzech dolnych i dwóch górnych klap, zależnie od wybranej wersji silnikowej. Druga generacja systemu oferuje znacznie więcej możliwych ustawień, co pozwala na idealne dopasowanie procesu chłodzenia do warunków jazdy. Obecnie otwarciem lub uchyleniem układu górnych i dolnych klap steruje niezwykle precyzyjny silnik elektryczny. Druga generacja systemu posiada również rozbudowany układ czujników, który rejestruje i analizuje jeszcze więcej parametrów niż poprzednio. Dzięki temu zachowana zostaje optymalna temperatura cieczy chłodzącej, kondensatora układu klimatyzacji, oleju skrzyni biegów, katalizatora oraz ładunku wtłaczanego do turbosprężarki. Kolejną istotną zmienną jest prędkość z jaką porusza się pojazd w danej chwili.

Idealnie dostosowany do aktualnych warunków jazdy.

Po ruszeniu z miejsca w warunkach miejskich wszystkie klapy pozostają zamknięte, aby silnik wraz z osprzętem mógł jak najszybciej osiągnąć optymalną temperaturę pracy. Jeśli układ napędowy wymaga bardziej intensywnego chłodzenia, najpierw o 30 stopni uchylane są klapy dolne. Poza miastem właściwości aerodynamiczne pojazdu nabierają o wiele większego znaczenia. Przy niskim obciążeniu silnika klapy są stopniowo zamykane, choć te dolne mogą pozostać uchylone pod maksymalnym kątem 15 stopni. Na autostradzie przy pełnym obciążeniu jednostki napędowej i wysokich temperaturach, czyli w warunkach wymagających maksymalnej wydajności układu chłodzenia, dolne klapy mogą zostać całkowicie otwarte, podobnie jak i wspomagające je klapy górne.

Zobacz też: EGR a klapy wirowe - czemu psują się nowoczesne kolektory dolotowe?

Zmiana ustawienia klap odbywa się stopniowo, a niezmiernie ważne jest żeby górne klapy zawsze otwierane były na końcu i zamykane jako pierwsze, ponieważ gdy znajdują się one w pozycji zamkniętej, w największym stopniu przyczyniają się do ograniczenia oporu aerodynamicznego. Ogólnie system Air Vent Control pozwala obniżyć współczynnik oporu aerodynamicznego c_W o 0,015.

Źródło: materiały prasowe BMW
